Cập nhật: 04/04/2018 - 08:35	Tình trạng: Mới
Bảo hành: 12 Tháng	Nguồn gốc: Hàng công ty
Hãng sản xuất	Omron
Khoảng cách phát hiện (mm)	4
Trọng lượng (kg)	0.05
Xuất xứ	Đang Cập Nhật

Hình đại diện của phạm vi

Tham khảo kỹ thuật

Bảng dữliệu

Pháp luật và Tuân thủ

Giấy chứng nhận tuân thủ RoHS

Tuyên bố sự phù hợp

Thông tin chi tiết sản phẩm

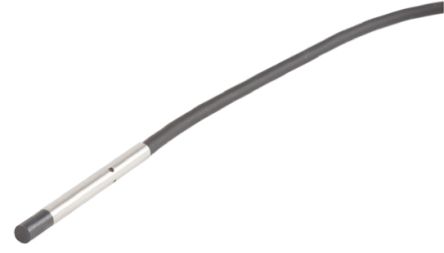

Cảm biến tiệm cận đường kính nhỏ E2E

Các cảm biến tiệm cận cảm ứng E2E có đường kính cực nhỏ với các phiên bản 3mm, 4mm, 6.5 mm, M4 và M5. Khoảng cách cảm biến dài ổn định của các cảm biến này cho phép hiệu suất cao để phát hiện kim loại đen ngay cả khi dòng công việc không ổn định. Dòng cảm biến tiệm cận E2E có 4 đèn chỉ thị trên chúng trong bố cục 360 ° giúp việc kiểm tra trạng thái hoạt động trở nên cực kỳ dễ dàng.

Phản ứng tốc độ cao cho phép thời gian phát hiện sắc nét, tối đa 5 kHz
Tải ngắn mạch bảo vệ và bảo vệ phân cực ngược đầu ra
Dễ dàng lắp đặt
đèn LED

chú thích

Xem thông thường (RS stock no. 7788757) cho các đầu nối tương thích với các cảm biến plug-in

Thông số kỹ thuật

Thuộc tính	Giá trị
Phong cách cơ thể	Thùng
Loại đầu ra	PNP-NO
Phạm vi phát hiện	4 mm
Kiểu cuối	Pre-Wired
Cung câp hiệu điện thê	10 → 30 V dc
Chiều dài	35,9mm
Điện áp DC lớn nhất	30V
Kiểu lắp	Mặt bích gắn kết
Đánh giá IP	IP67
Chuyển đổi hiện tại	200 mA
Vật liệu nhà ở	Thép không gỉ
Nhiệt độ hoạt động tối đa	+ 70 ° C
Tần số chuyển đổi tối đa	3kHz
Bảo vệ quá tải mạch ngắn	Vâng
Bản vẽ CAD	Mô hình CAD 3D
Che chắn	Được bảo vệ
Bảo vệ phân cực ngược	Vâng
Nhiệt độ hoạt động tối thiểu	-25 ° C

E2E (Đường kính nhỏ)

Cảm biến tiệm cận đường kính nhỏ

Kích thước cực nhỏ, nhưng cài đặt dễ dàng đáng ngạc nhiên!

Mục danh sách của E2E (đường kính nhỏ)

về sản phẩm này

Yêu cầu của sản phẩm này

Nội dung liên quan

Phổ biến (4)

Cảm biến tiệm cận (3)

cập nhật lần cuối: ngày 15 tháng 7 năm 2014

Cảm biến

Mô hình được bảo vệ

Ap- pear- ance	Sen- sing dis- tance	Phương thức kết nối	Cáp speci- fications	Oper- ation chế độ	Dây màu / pin ar- rangement	Mô hình
Ap- pear- ance	Sen- sing dis- tance	Phương thức kết nối	Cáp speci- fications	Oper- ation chế độ	Dây màu / pin ar- rangement	Đầu ra NPN	Đầu ra PNP
3 dia.	0,8 mm	Mô hình có sẵn (2 m)	PVC ( chịu dầu)	KHÔNG	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-C03SR8-WC-C1 2 triệu 1**	*E2E-C03SR8-WC-B1 2 triệu 1**
		Mô hình có sẵn (2 m)	PVC ( chịu dầu)	NC	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-C03SR8-WC-C2 2 triệu 1**	*E2E-C03SR8-WC-B2 2 triệu 1**
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	KHÔNG	1: + V, 3: 0 V, 4: Đầu ra điều khiển	E2E-C03SR8-CJ-C1 0.3M	E2E-C03SR8-CJ-B1 0,3 triệu
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	NC	1: + V, 3: 0 V, 4: Đầu ra điều khiển	E2E-C03SR8-CJ-C2 0,3 triệu	E2E-C03SR8-CJ-B2 0,3 triệu
4 dia.	1,2 mm	Mô hình có sẵn (2 m)	PVC ( chịu dầu)	KHÔNG	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-C04S12-WC-C1 2 triệu 1 * 2 * 3**	*E2E-C04S12-WC-B1 2 triệu 1 * 2 * 3**
		Mô hình có sẵn (2 m)	PVC ( chịu dầu)	NC	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-C04S12-WC-C2 2 triệu 1 * 2 * 3**	*E2E-C04S12-WC-B2 2 triệu 1 * 2 * 3**
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	KHÔNG	1: + V, 3: 0 V, 4: Đầu ra điều khiển	E2E-C04S12-CJ-C1 0.3M	E2E-C04S12-CJ-B1 0,3 triệu
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	NC		E2E-C04S12-CJ-C2 0,3 triệu	E2E-C04S12-CJ-B2 0,3 triệu
		Mô hình kết nối M8	---	KHÔNG		E2E-C04S12-MC-C1	E2E-C04S12-MC-B1
		Mô hình kết nối M8	---	NC		E2E-C04S12-MC-C2	E2E-C04S12-MC-B2
5,4 dia.	1 mm	Mô hình có sẵn (2 m)	PVC ( chịu dầu)	KHÔNG	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-C05S01-WC-C1 2 triệu 1 * 2 * 3**	*E2E-C05S01-WC-B1 2 triệu 1 * 2 * 3**
5,4 dia.	1 mm	Mô hình có sẵn (2 m)	PVC ( chịu dầu)	NC	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-C05S01-WC-C2 2 triệu 1 * 2**	*E2E-C05S01-WC-B2 2 triệu 1 * 2**
6,5 dia.	2 mm	Mô hình có sẵn (2 m)	PVC ( chịu dầu)	KHÔNG	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-C06S02-WC-C1 2 triệu 1 * 2 * 3**	*E2E-C06S02-WC-B1 2 triệu 1 * 2 * 3**
		Mô hình có sẵn (2 m)	PVC ( chịu dầu)	NC	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-C06S02-WC-C2 2 triệu 1 * 2 * 3**	*E2E-C06S02-WC-B2 2 triệu 1 * 2 * 3**
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	KHÔNG	1: + V, 3: 0 V, 4: Đầu ra điều khiển	E2E-C06S02-CJ-C1 0.3M	E2E-C06S02-CJ-B1 0.3M
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	NC		E2E-C06S02-CJ-C2 0,3 triệu	E2E-C06S02-CJ-B2 0,3 triệu
		Mô hình kết nối M8	---	KHÔNG		E2E-C06S02-MC-C1	E2E-C06S02-MC-B1
		Mô hình kết nối M8	---	NC		E2E-C06S02-MC-C2	E2E-C06S02-MC-B2
M4	0,8 mm	Mô hình có sẵn (2 m)	PVC ( chịu dầu)	KHÔNG	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-S04SR8-WC-C1 2 triệu 1**	*E2E-S04SR8-WC-B1 2 triệu 1**
		Mô hình có sẵn (2 m)	PVC ( chịu dầu)	NC	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-S04SR8-WC-C2 2 triệu 1**	*E2E-S04SR8-WC-B2 2 triệu 1**
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	KHÔNG	1: + V, 3: 0 V, 4: Đầu ra điều khiển	E2E-S04SR8-CJ-C1 0.3M	E2E-S04SR8-CJ-B1 0.3M
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	NC	1: + V, 3: 0 V, 4: Đầu ra điều khiển	E2E-S04SR8-CJ-C2 0,3 triệu	E2E-S04SR8-CJ-B2 0,3 triệu
M5	1,2 mm	Mô hình có sẵn (2 m)	PVC ( chịu dầu)	KHÔNG	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-S05S12-WC-C1 2 triệu 1 * 2 * 3**	*E2E-S05S12-WC-B1 2 triệu 1 * 2 * 3**
		Mô hình có sẵn (2 m)	PVC ( chịu dầu)	NC	Nâu: + V Đen: Màu xanhđầu ra : 0 V	*E2E-S05S12-WC-C2 2 triệu 1 * 2 * 3**	*E2E-S05S12-WC-B2 2 triệu 1 * 2 * 3**
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	KHÔNG	1: + V, 3: 0 V, 4: Đầu ra điều khiển	E2E-S05S12-CJ-C1 0.3M	E2E-S05S12-CJ-B1 0.3M
		Mô hình đầu nối có dây M8 (0,3 m)	PVC ( chịu dầu)	NC		E2E-S05S12-CJ-C2 0,3 triệu	E2E-S05S12-CJ-B2 0,3 triệu
		Mô hình kết nối M8	---	KHÔNG		E2E-S05S12-MC-C1	E2E-S05S12-MC-B1
		Mô hình kết nối M8	---	NC		E2E-S05S12-MC-C2	E2E-S05S12-MC-B2
